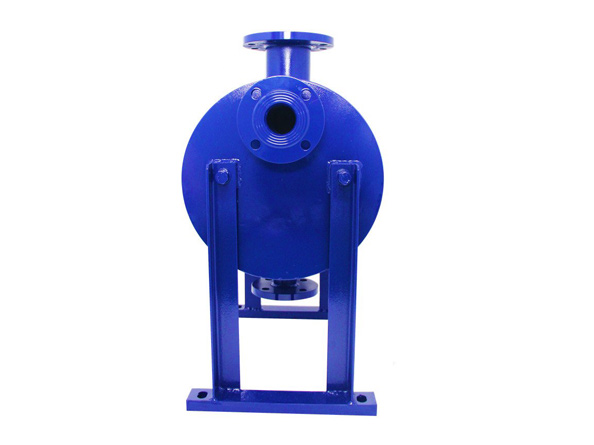

潤滑油板殼式換熱器是以板管作為傳熱元件的換熱器，又稱薄片換熱器。它主要由板管束和殼體兩部分組成。將冷壓成形的成對板條的接觸處嚴密地焊接在一起，構成一個包含多個扁平流道的板管。許多個寬度不等的板管按一定次序排列。為保持板管之間的間距，在相鄰板管的兩端鑲進金屬條，并與板管焊在一起。板管兩端部便形成管板，從而使許多板管牢固地連接在一起構成板管束。板管束的端面呈現若干扁平的流道板管束裝配在殼體內，它與殼體間靠滑動密封消除縱向膨脹差。設備截面一般為圓形，也有矩形、六邊形等。

規格：

規格參數：設計溫度：-195-400℃

設計壓力：真空-50.0bar

單板面積:0.022-2.0㎡

板片厚度及工作壓力
