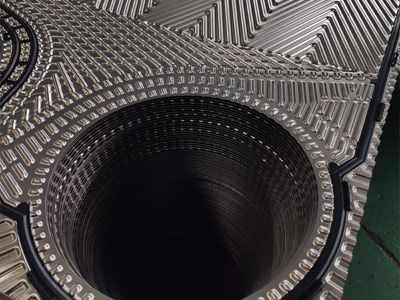

板式換熱器是制冷主機的重要附件。它由一組波紋金屬板組成。板上有四個角孔，供兩種傳熱液體通過，引導流體交替流過各自的通道進行熱交換。它們排列緊密。精度高，體積小，換熱效率高，節省空間，使用環境要求高。適用于小型制冷機組，廣泛應用于冶金、石油、化工、食品、制藥、船舶、紡織、造紙等行業。

特性：

1.板片板分流區設計：即使是Z寬的板也能使流體完全均勻地分布在板的每個角落，使分流區的壓力損失Z小。板式換熱器板片的所有熱交換區域均參與G效熱交換，板的所有物理區域均轉化為有效熱交換區域，無熱交換死區，無流動死角，不易結垢，不易結垢引起的氯離子腐蝕，可充分利用允許壓降，提高對流熱交換部分的流量，提高整體熱交換效率。

2.板材單邊流設計：整個板式換熱器僅采用一種板材，更易于管道、安裝和設備維護，減少板材和膠墊的備用類型和數量。

3.板有H和L兩個波紋角：通過換熱器板的優化組合，Z大限度地提高傳熱系數，降低設備成本。

4.板材一次沖壓成型：在同一板材上，板材波紋深度相同，確保板材之間各接觸點連接良好，板材上無過度沖壓區。不會產生隱性裂紋。板材上的金屬線高度相同，板材Z薄可達0.3mm。這增強了板材的承壓能力，避免了熱應力疲勞，避免了振蕩和高頻顫抖造成的機械疲勞腐蝕。板材的機械性能更好，避免了隱性裂紋造成的泄漏。接觸點分布均勻。當介質流過板材時，湍流增強，傳熱效率Z大化，設備重量減輕，在保證承壓要求的情況下獲得更高的傳熱系數。
